B組堆高機搬運任務
以實際執行堆高機搬運所面臨之挑戰作為求解問題,競賽場地如圖2-1所示:
-
虛線僅為示意實際並不存在,機器人出發位置以白色膠帶標示,如圖2-2所示。
-
比賽場地底色為白色,牆面內側為黑色高9公分。
-
無人搬運車為黑色(固定於地面,不可移動),如圖2-3所示。
-
貨物與棧板(一體成型),有兩種規格,如圖2-4所示:
1.黑色規格:重量400公克±20公克,木板組裝。
2.白色規格:重量1680公克±80公克,木板組裝與金屬加重。[製作方式]
-
線段為黑色寬1.8公分。
-
競賽台實物如圖2-6所示。
-
兩分鐘比賽時間可以有一次"重置"機器人機會(選手碰觸機器人重新出發),機器人由出發區重新出發前必須將所有貨物回歸原位,經裁判檢查同意後,始可重新出發,重新出發積分從零開始,不可更改、變更機器人軟體(程式)或硬體(零件),兩分鐘計時器時間不停止
。
-
存貨區高度5公分如圖2-7所示
。
B組堆高機搬運任務說明如下:
-
堆高機機器人由出發位置前進至卸貨區,將貨物由卸貨區搬運到存貨區,於搬運路途中設有兩台模擬無人搬運車之固定障礙物,作業時間為兩分鐘。
-
無人搬運車位置於競賽前公佈,公佈前所有參賽隊伍必須繳交機器人,因此無人搬運車位置公佈後,參賽隊伍沒有時間練習。[無人搬運車位置決定方式]
-
無人搬運車位置決定後,不得更改程式參數或選擇程式。
-
貨物擺放位置為緊靠後方牆面,有3個黑色規格、2個白色規格,共5個隨機放置,貨物擺放位置於競賽前公佈,公佈前所有參賽隊伍必須繳交機器人,因此貨物擺放位置公佈後,參賽隊伍沒有時間練習。[貨物擺放物位置決定方式]

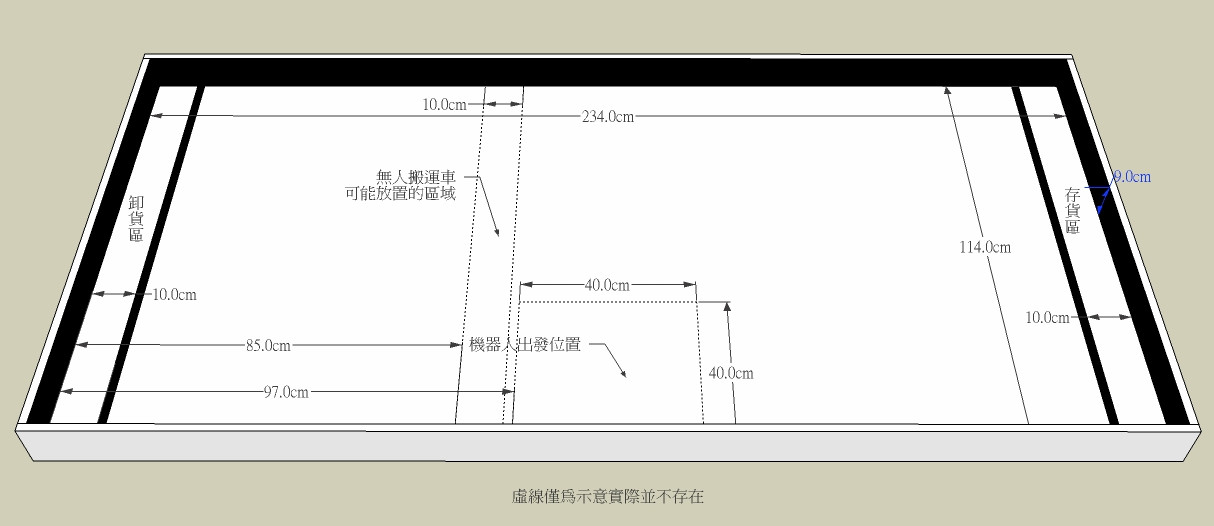

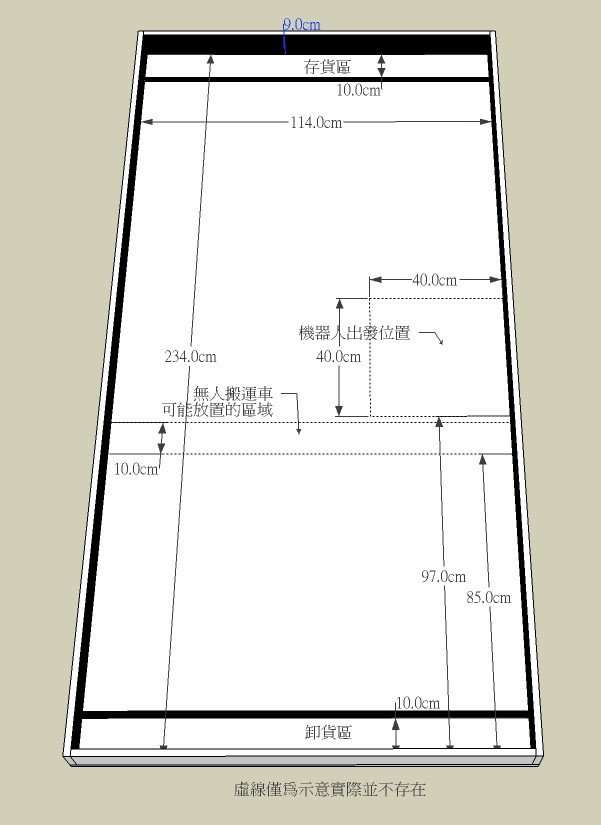

(a)競賽場地示意圖(放大圖)
(直立方向)

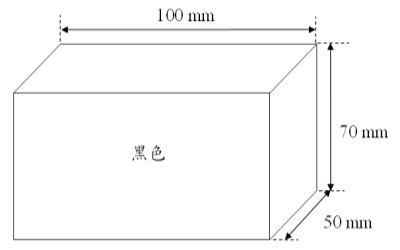

(b)無人搬運車示意圖

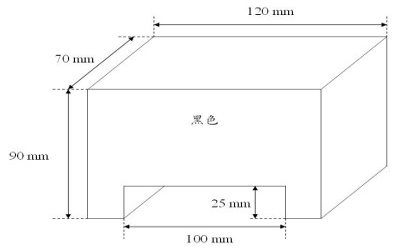

(c)貨物與棧板示意圖

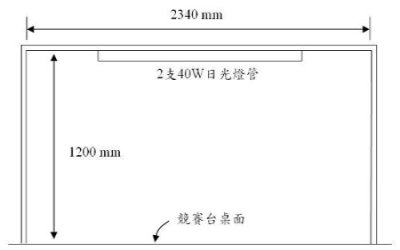

(d)燈具示意圖
圖2-1. 競賽場地

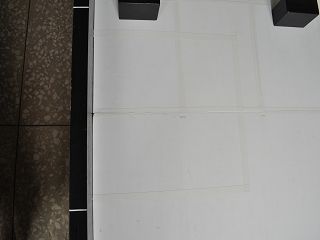

圖2-2. 機器人出發位置白色膠帶特寫

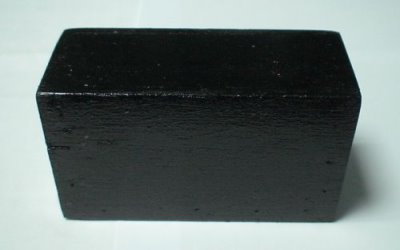

圖2-3. 無人搬運車

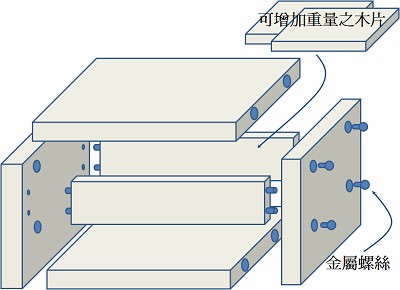

a)組裝方式

(b)白色規格金屬加重方式

(c)實物圖

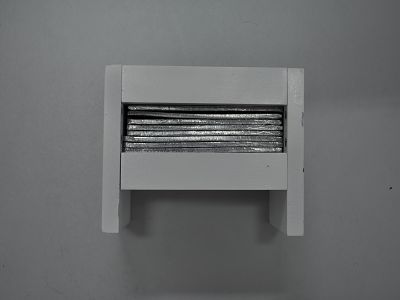

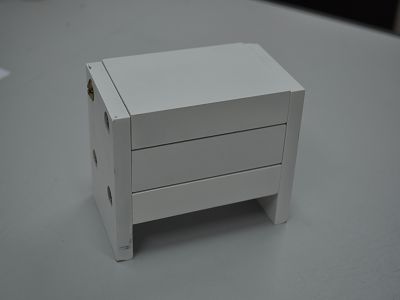

(d)白色規格實物圖
圖2-4. 貨物與棧板(一體成型)說明

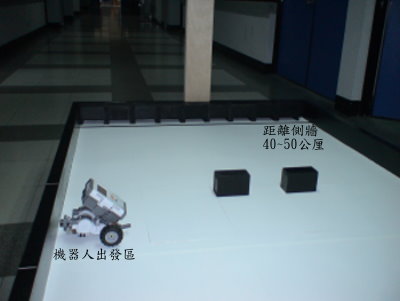

圖2-5. 貨物與棧板擺放位置示意
(實際位置以競賽當天為準,貨物與棧板有兩種規格,如圖2-4所示)

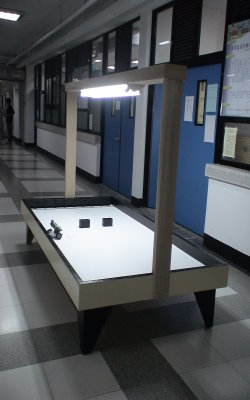

圖2-6. 競賽台實物
.jpg)

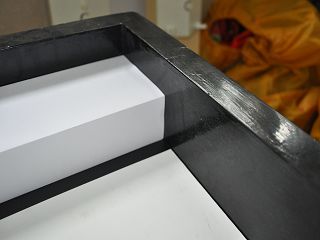

圖2-7. 存貨區高度特寫 |
