C組物流管理任務
以實際執行物流管理所面臨之挑戰作為求解問題，競賽分為兩關，第一關初賽競賽場地如圖c-3-1所示：
第二關決賽競賽場地如圖c-3-4所示：
-
為清楚呈現集貨位置，吊掛釘以紅點表示，實際吊掛釘為銀色。
-
比賽場地底色為白色，集貨位置為黑色。
-
集貨位置共有484個
孔洞，每個孔洞間距為4公分，其中32個孔洞設有突出0.6公分之吊掛釘，吊掛釘直徑0.6公分，如圖c-3-5所示。
-
貨物共七片，紅色兩片、綠色兩片、藍色三片，放置位置如圖c-3-4所示，
詳細尺寸與組裝方式如圖c-3-6所示。
-
線段為黑色寬1.8公分。
-
競賽台實物如圖c-3-7所示。
-
紅色為鐵樂士101洋紅、綠色為鐵樂士137彩綠、藍色為鐵樂士148鮮藍，如圖c-3-8所示。
C組物流管理任務說明如下：
物流管理的目標是要將顧客所需之貨物，在正確的時間按照正確數量、正確品質和正確狀態，送到正確地點，並使總成本達到最佳化。C組物流管理任務共兩關，第一關初賽得分須達6分以上(含)方能進入
第二關決賽。
第一關初賽
-
此關考驗機器人是否具備一定之視覺能力，能辨識貨物架上不同顏色之貨物，並準確地將其搬運至與貨物相同顏色之存貨區。
-
兩分鐘比賽時間可以有一次"重置"機器人機會(選手碰觸機器人重新開始)，機器人重新開始前必須將所有貨物回歸原位，經裁判檢查同意後，始可重新開始，重新開始積分歸零，不可更改、變更機器人軟體(程式)或硬體(零件)，兩分鐘計時器時間不停止
。
-
機器人就機器人放置區，將貨物由存貨架搬運至與貨物相同顏色之存貨區，貨物顏色隨機放置，作業時間為兩分鐘，作業時間開始前機器人任一部份，不得超出放置區(含空領域)。
-
貨物顏色順序於競賽前公佈，公佈前所有參賽隊伍必須繳交機器人，因此貨物顏色順序公佈後，參賽隊伍沒有時間練習。[貨物顏色順序決定方式]

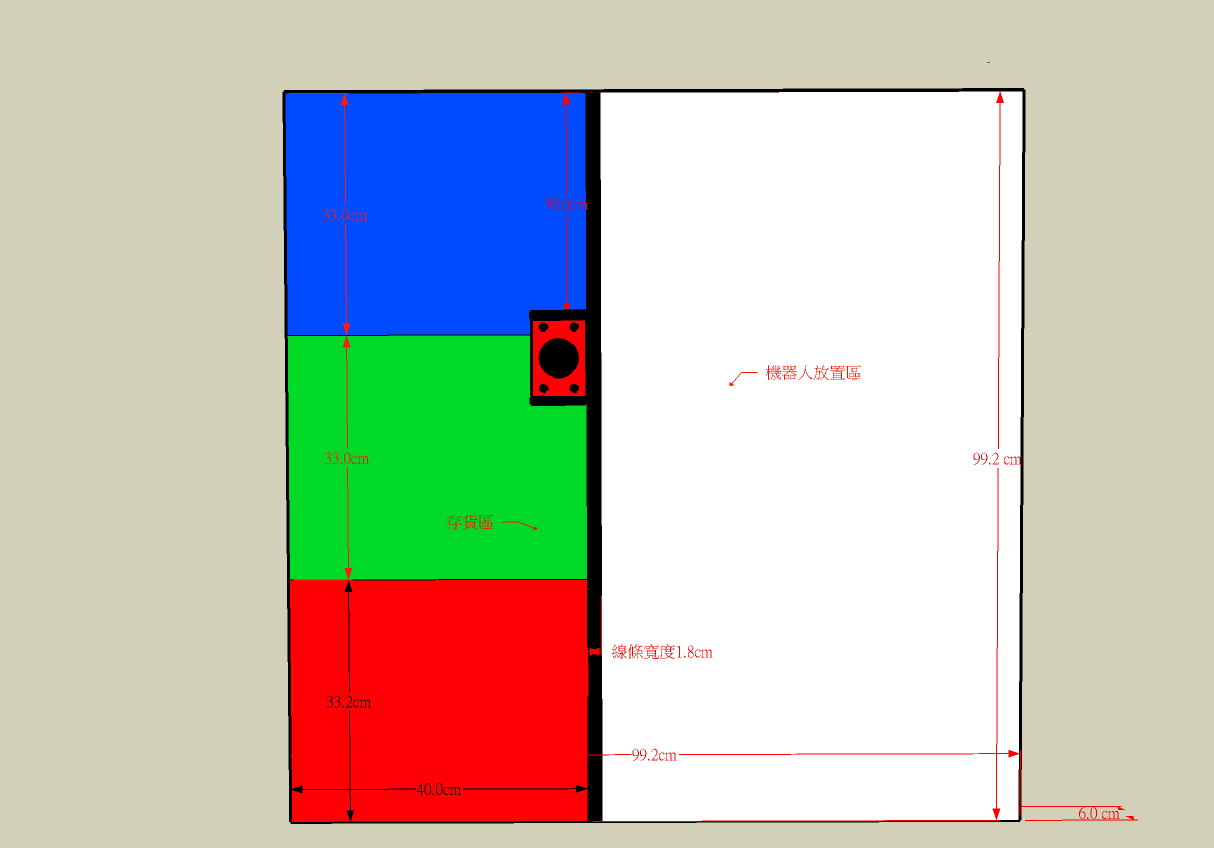

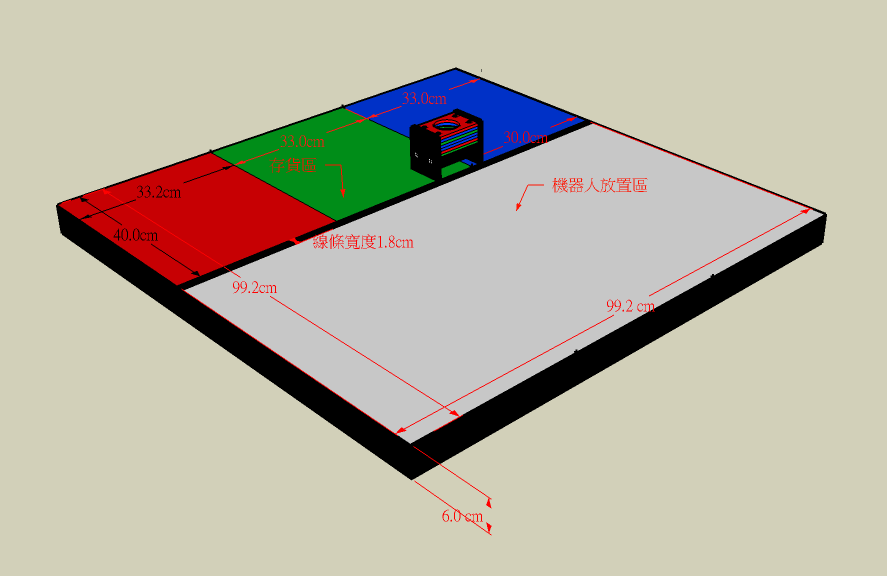

圖c-3-1. 第一關初賽競賽場地(放大圖、俯瞰圖)
(a)實物
(b)詳細尺寸(紅、藍、綠色尺寸相同)(放大圖)
(c)組裝方式(放大圖)
圖c-3-2.
第一關初賽貨物
圖c-3-3.
第一關初賽競賽台實物
第二關決賽
-
倉儲系統是企業物流系統中不可缺少的子系統，第二關決賽考驗機器人在收到訂單之後，是否能迅速地從貨物架上取下貨物，並準確地將貨物掛放在指定之集貨位置。
-
兩分鐘比賽時間可以有一次"重置"機器人機會(選手碰觸機器人重新開始)，機器人由放置區重新開始前必須將所有貨物回歸原位，經裁判檢查同意後，始可重新開始，重新開始積分歸零，不可更改、變更機器人軟體(程式)或硬體(零件)，兩分鐘計時器時間不停止
。
-
機器人就機器人放置區，將貨物由貨物架吊裝至集貨位置，作業時間為兩分鐘，作業時間開始前機器人任一部份，不得超出放置區(含空領域)。

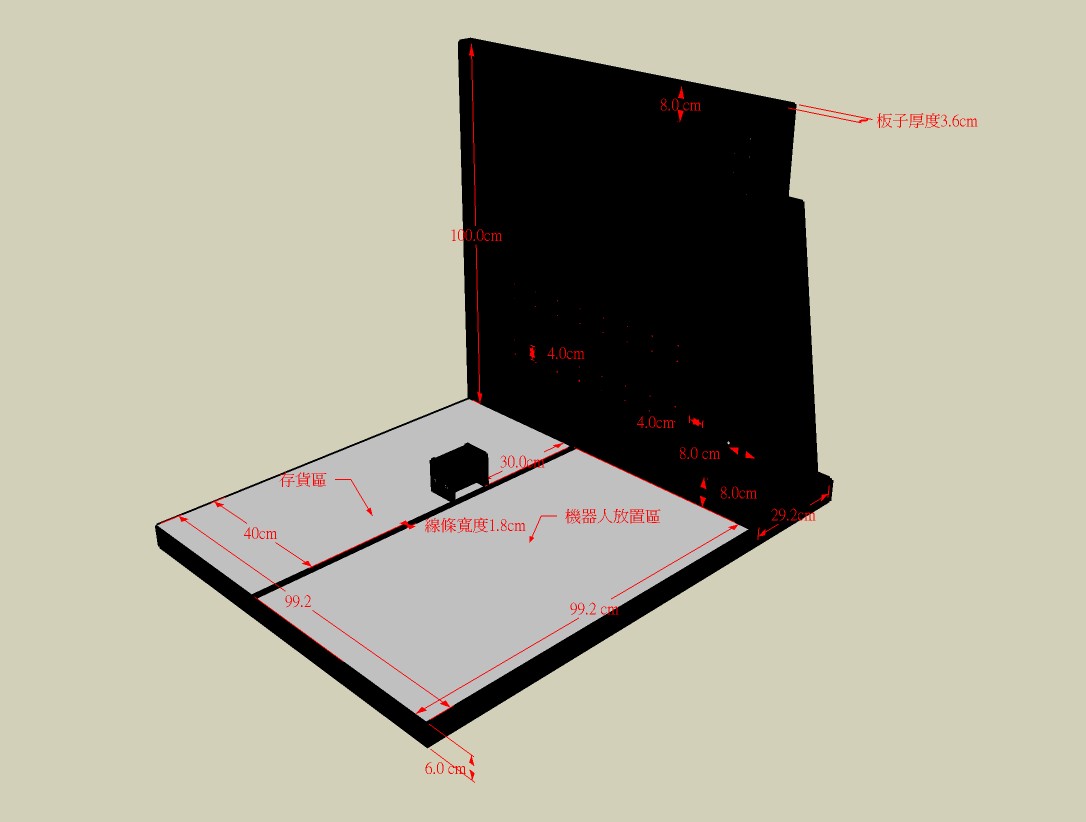

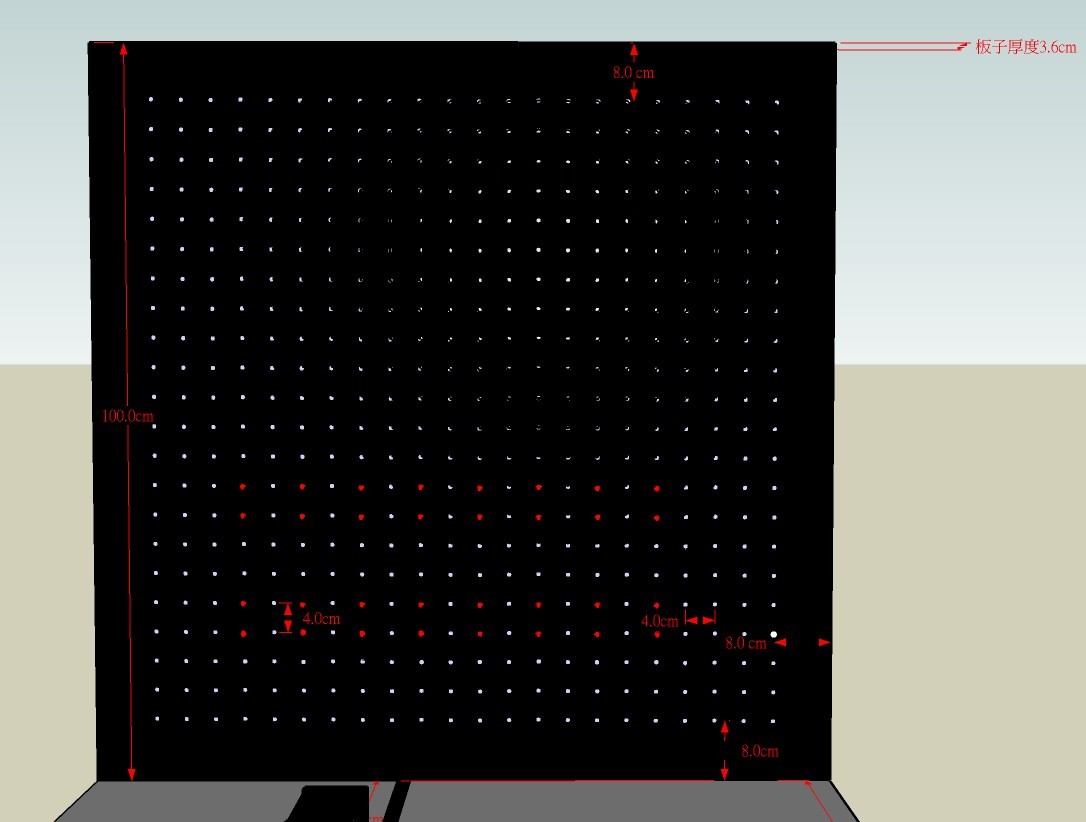

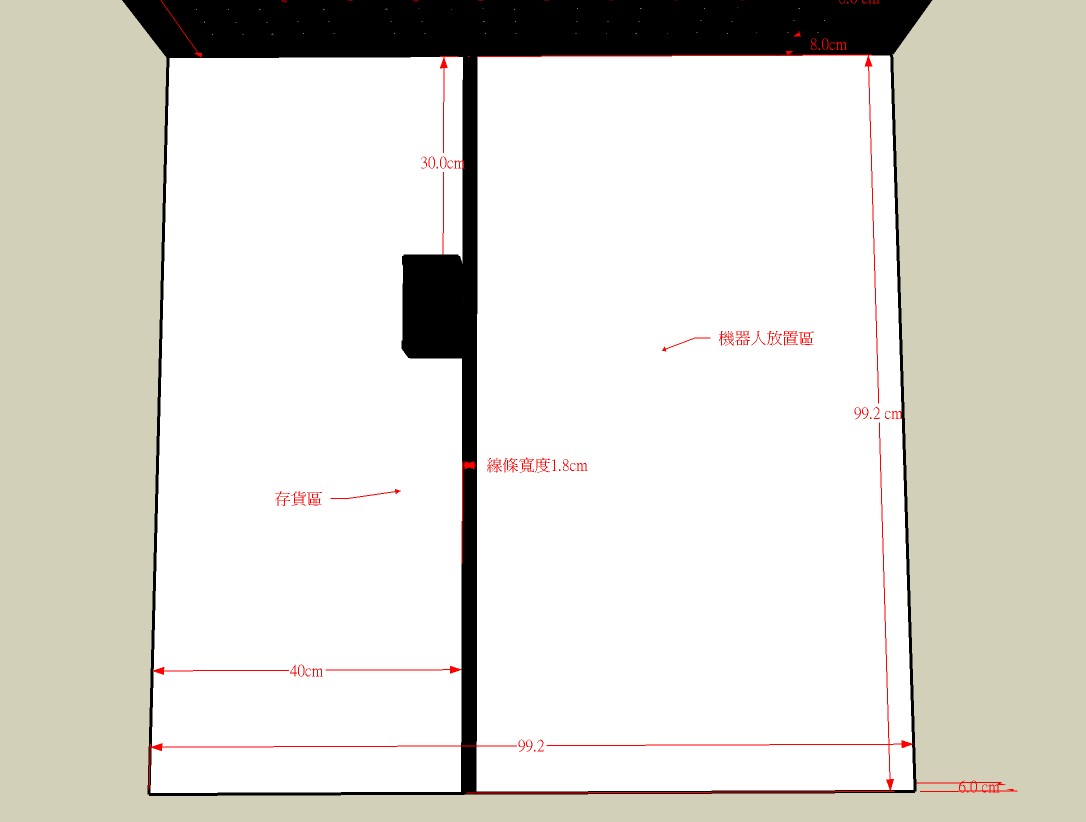

圖c-3-4. 第二關決賽競賽場地(放大圖、俯瞰圖、正視圖)
(a)全圖 (集貨位置)
(b)集貨位置特寫

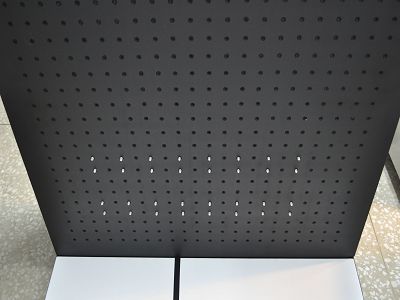

圖c-3-5. 第二關決賽集貨位置實物
(a)實物

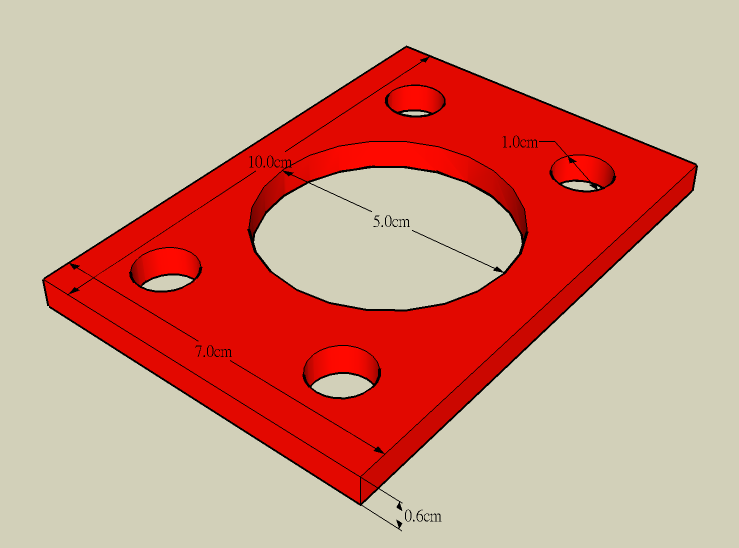

(b)詳細尺寸(放大圖)

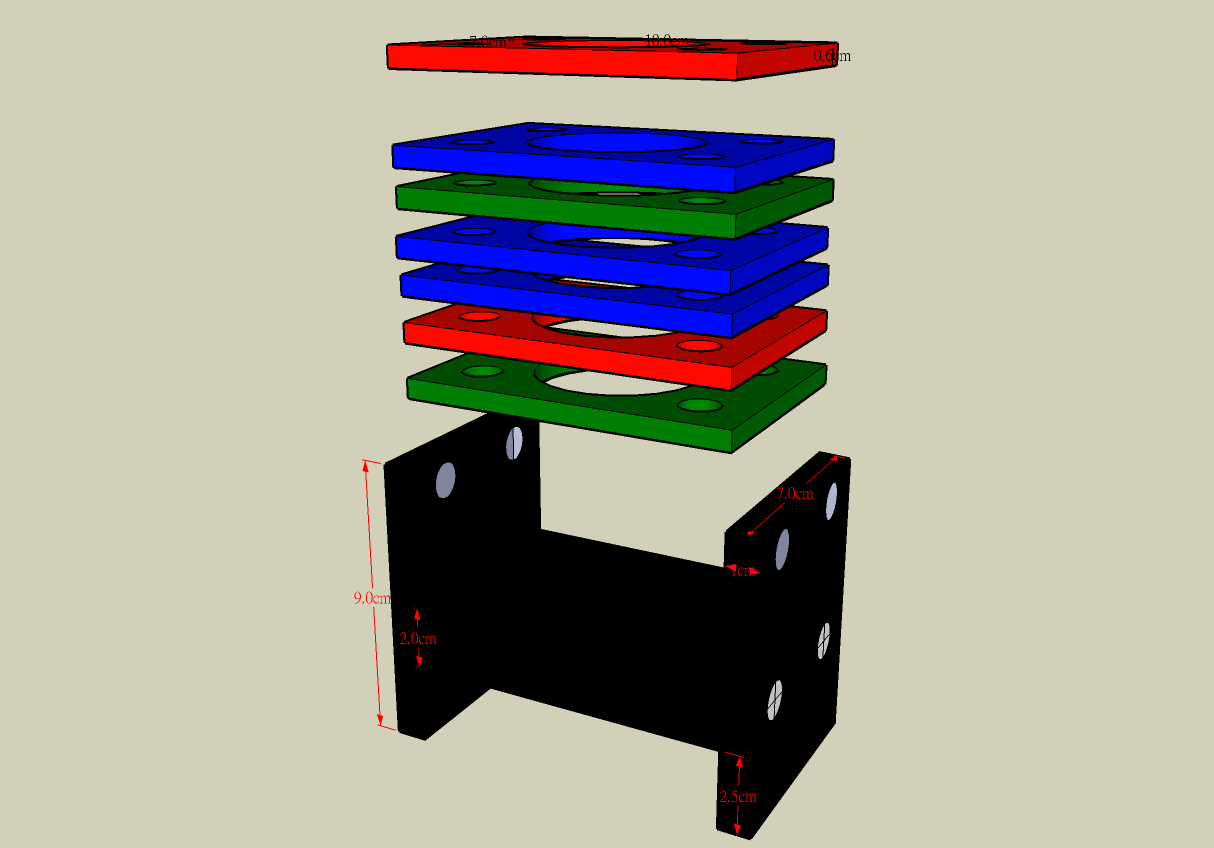

(c)組裝方式(放大圖)
圖c-3-6.
第二關決賽貨物
圖c-3-7.
第二關決賽競賽台實物
(圖片中貨物僅為示意，實際顏色以競賽當天為準)
圖c-3-8.紅色、綠色及藍色色卡
(鐵樂士101洋紅、鐵樂士137彩綠、鐵樂士148鮮藍)
|
